2026-08-24 · 爱迪生电能质量诊断 · 黑石 · Robert Black

E-01 · SMT整流 · 畸变率高不等于谐波电流超标

核心结论速览

先把两个容易混在一起的量分开:

电流畸变率(ITHD) 是谐波电流有效值除以基波电流,得到的百分比。百分比高只能说明波形的畸变很大。
谐波电流值 是各次谐波本身有多大,单位是安培(A)。供电部门按国家标准《电能质量 公用电网谐波》GB/T 14549 考核的,是这个量。
所以:畸变率高,不等于谐波电流超标。


测试时如果看到电流畸变很大,往往会有一种很直观的感觉:谐波电流一定很大,谐波一定很严重,这个问题很严重——于是马上联想到谐波超标,甚至需要滤波。

也有人反过来:看到电压还是正弦波,就由此判定毫无风险。

两种判断都可能偏离实际情况。仪器屏上的波形只是入口。爱迪生电能质量诊断不只是看仪器表面显示的波形,而是要看系统是怎么接的、补偿柜是什么、电费单怎么样,还要分析具体的数据。

核心工作流程可以收成三步:

  1. 连续测量。 仪器连续记录,拿到一段时间里的电压、电流、谐波,而不是拍一张屏就下结论。
  2. 数据解析。 先把导出数据拆开、对上互感器变比和工况,再作判断。
  3. 综合评估。 把解析结果和系统拓扑、补偿方式、电费单放在一起,才能落到一句可以复核的话。

本篇案例已脱敏。不写厂名、不写电费明细。数字可以按国标自行复算。


系统怎么接、测点在哪

监测点在车间配电柜负载侧。入户约 315 kVA 级箱变,0.38 kV,三相四线;箱变侧是纯电容分组投切。电流互感器 200:5。电源侧本次未挂表,所以本篇不把结论写成全厂关口考核。

SMT 产线监测点示意
低压箱变 → 车间配电柜(监测点)→ 锡膏印刷机 / 贴片机 / 回流焊。三台合柜。

这两种电流波形为什么特别

这条线上的电流不是固定某一种形态,而是两种波形来回切换。合柜监测时,同一时刻三相还可以不一样。柜后几台设备的电路结构不同,启停变化后,电流波形随之改变。这是这条负荷特别的地方。

尖脉冲(小小的尖峰)是怎么来的。
锡膏印刷机、贴片机里有大量开关电源。前级几乎都是单相整流 + 电容滤波:交流先被二极管整流,再给直流电容充电。电容电压撑在那里,交流电压只有靠近峰值、高于电容电压的那一小段,二极管才导通。于是电流不是正弦,而是很窄的一束——看起来像尖峰。其余时间接近零。这不是仪器坏了,是开关电源取电的方式。

近似方波是怎么来的。
电流上升较快、顶部较平,更接近三相整流(或变频器前级)的导通形态:导通角宽,不像开关电源那样只咬电压峰值。回流焊一侧若有变频器或较大的直流电源,容易产生、也容易显示出这种波形。

上午可以三相都是尖脉冲;下午可以两相仍是尖脉冲、一相变成方波。合柜监测不能把某一种波形对应到某一台机器,只能说:这条线上至少两类整流在轮流出现——印刷、贴片这一路的开关电源,和整流/变频这一路。这是 SMT 合柜的典型电流特征,也是后面畸变率可以很高、谐波电流值却不大的原因:脉冲很尖,相对基波的百分比高;但这一段负荷轻,各次谐波电流值并不大。

本次是轻载工况:一次侧相电流有效值约 14~18 A,三相有功大约数千瓦,回流焊未满功率。结论只覆盖这一段。

柜上电流是二次侧。量程 5 A,纵轴 0.25 A/div;一次按 CT 200:5 乘 40。波形「瘦」,不等于一次侧谐波电流值可以忽略,只说明这一段负荷轻。

状态一:三相电流呈尖脉冲
状态一。电压仍接近正弦;电流只在峰值附近出窄脉冲。开关电源前级(单相整流 + 电容滤波)的典型相。
状态二:两相脉冲、一相近似方波
状态二。同一时刻两种指纹都在:尖脉冲是开关电源,近似方波更像三相整流。合柜上来回切换,是这条线特别的地方。

三相电流并不接近:一次电流 I1 约 14~18 A,I2 约 10~24 A,I3 约 12~15 A,合柜单相整流负荷会造成电流三相不平衡。中性线在三相四线里会走零序:3 次谐波是零序,三相若同时有可观的 3 次,中性线电流可以到相电流 3 次分量之和的量级;电流不平衡还会再叠加基波零序分量。本次按该段 3 次最大约 7.4 A 估,中性线大约 22 A 量级,不是漏电。中性线未装 CT,以上为估算。电压不平衡监测中位约 0.58%,该段最大约 2.42%;瞬时屏约 0.07%。不是本篇主线,但中性线不能按三相对称去理解。


电压还干净

先看电压,避免把电流波形畸变直接当成电网电压已经超标。

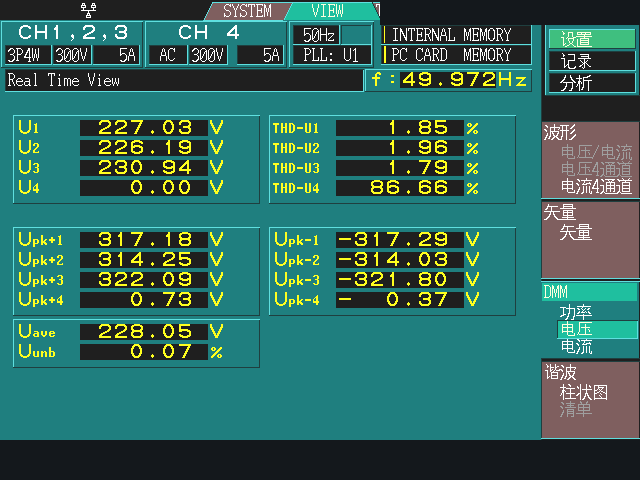

电压 DMM:三相 THDu 约 1.8%~2.0%
现场工频屏 · 电压 DMM。三相约 226~231 V,不平衡约 0.07%。THD-U1/U2/U3 约 1.85%、1.96%、1.79%。

国家标准《电能质量 公用电网谐波》GB/T 14549 对 0.38 kV 电压总畸变率限值是 5%。这一段电压谐波符合限值。

屏上若还有第四通道 THD 爆到百分之几十:那是未接入通道、分母接近零的计算伪影,不要拿去当故障。读表和读波形一样,先问通道接了什么。

电压波形接近正弦、峰顶略平,是整流类负荷在线路阻抗上留下的常见印记,还远没到「电压谐波超标」。


立论一:畸变率是比值,考核看谐波电流值

电流总畸变率(仪器上常见 THD-F)定义为谐波电流有效值相对基波的百分比:

\[ITHD \approx \sqrt{I_2^2+I_3^2+\cdots}\,/\,I_1 \times 100\%\]

轻载时基波 \(I_1\) 小。以基波大约 15 A 计,仅 3 次就有约 7 A,这一项已经接近 50%;再加上 5、7、9 次,ITHD 上 80% 并不稀奇。换一台满产的回流焊,基波上去了,同样 7 A 的 3 次,百分比会好看很多——负荷没变好,分母变大了。

GB/T 14549 给公共连接点规定的,是各次谐波电流允许值,以及电压谐波含有率、电压总畸变率。没有用电流 ITHD% 做供电考核限值。设备电磁兼容(如 GB 17625)管的是单台设备发射,不要和关口考核混成一张表。

所以:「畸变率 80%,谐波超标」这句话,在供电考核语境里不成立。要判断有没有触线,得把各次谐波电流值拿出来,对照该点的短路容量折算限值。


立论二:国标怎么折到这条箱变

上面说的 GB/T 14549,表里给出的是基准短路容量下、允许注入电网的各次谐波电流。0.38 kV、基准短路容量 \(S_{k0}=10\) MVA 时,3 次允许值 \(I_{3,10}=62\) A(5 次同为 62 A)。现场短路容量不同,允许值按比例放大或缩小:

\[I_{h,\mathrm{allow}} = I_{h,10}\times S_k\,/\,10\]

箱变铭牌短路阻抗若缺失,配电变常见 \(u_k\approx 4\%\)。变压器短路容量近似:

\[S_k \approx S_N / u_k = 315 / 0.04 = 7.875\ \mathrm{MVA}\]

于是 3 次谐波电流允许值:

\[I_{3,\mathrm{allow}} \approx 62\times 7.875 / 10 \approx 49\ \mathrm{A}\]

\(u_k\) 若实际是 6%,\(S_k\) 变小,允许值跟着变严,按铭牌重算即可。下面这张柱状图是最长连续段的分次谐波中位值(一次侧,CT 已折算):

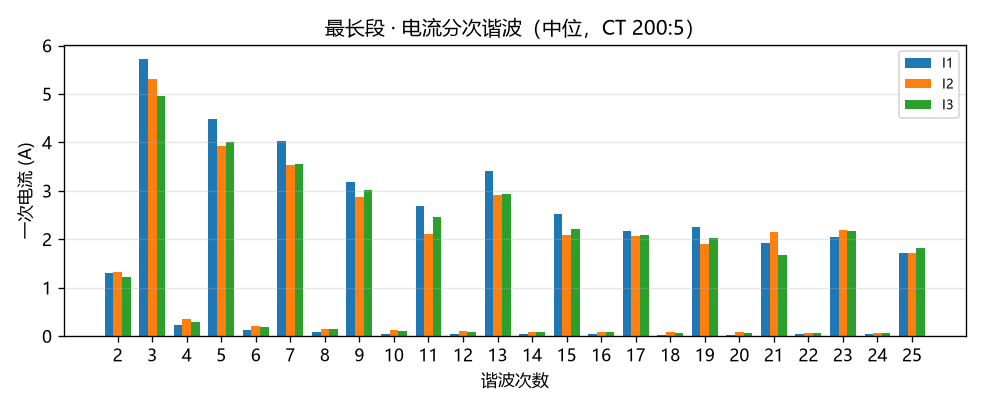

分次谐波电流中位值
3 次最高:中位大约 5.3 A。该段监测最大大约 7.4 A。5、7 次大约 4 A 量级。主导是 3、5、7 次(150~350 Hz),不是无线电意义上的高频。

相对约 49 A 的 3 次允许值,大约还有六到七倍裕度。双线同类产线同时开,可先按线性叠加估一估,仅作参考,仍宜满产复测。

这一段可以比较有把握地说:按这次轻载数据,各次谐波电流值还没有碰到供电部门那条考核线。电流波形畸变仍然严重——那是畸变率在说话,和「谐波电流超标」不是同一件事。

关键数字(可复算,不靠读图):

项 本次 对照
电压总畸变率 THDu 约 1.85%~1.96% 0.38 kV 限值 5%
电流总畸变率 ITHD 可上 80% 不是供电考核量
3 次谐波电流值(一次侧) 中位约 5.3 A,该段最大约 7.4 A 估算允许约 49 A
箱变容量 / 短路阻抗 约 315 kVA / \(u_k\approx 4\%\)(假设) 铭牌不同则按铭牌重算
短路容量 \(S_k\) 约 7.875 MVA \(S_N/u_k\)
工况 轻载,一次电流约 14~18 A 满产另测

立论三:电压波形为什么没有明显畸变

公共点电压谐波,粗略是谐波电流在系统阻抗上的压降:\(U_h \approx I_h \times X_h\),且 \(X_h \approx h\cdot X_1\)。

\(I_3\) 只有数安,相对约 7.9 MVA 级短路容量,压降有限。所以现场可以同时看到:电流已经脉冲化,电压总畸变率仍只有约 2%。

这不能说明满产时仍然如此。负荷电流上去,或电容把某一次阻抗抬高(并联谐振),电压谐波会随之升高。本次轻载条件下电压谐波符合限值,只证明这一段电压波形没有因电流畸变而明显恶化,不证明满产、纯电容投切之后仍然如此。

视在功率 \(S=3UI_{\mathrm{rms}}\),脉冲把电流有效值抬高,有功仍主要来自基波。于是真功率因数可以明显低于位移因数,纯电容补的是工频无功,补不动这种畸变无功。产线侧功率因数偏低,不必等于全站电费结算由这条 SMT 造成——关口要在箱变侧单独核算。电费单反映的是关口结算,不能只凭产线侧一张监测屏。


立论四:谐波电流值合格,纯电容仍然要写进隐患

3 次谐波电流值合格,不等于可以安心继续用纯电容。电容与系统感抗构成并联回路,谐振频率大致在 \(f_r \approx 1/(2\pi\sqrt{L_s C})\)。

SMT 的 3 次(150 Hz)已经清楚可见。电容分组一投,某一种组合就可能把 3 次或 5 次的并联阻抗抬起来:谐波电流值不大时电压还老实,电流一涨,电压谐波可以突然变坏。畸变率高,说明波形里谐波成分相对基波很重;即便这一段各次谐波电流值只有数安,对纯电容支路仍是谐振和放大的风险条件。这是机理上的隐患,不是本次已经测到谐振。

本次负荷确实偏小,轻载数据说明不了满载。只能说:这条负荷存在谐波问题,值得重视。谐波电流值现在小,是因为处于轻载;若考虑治理,必须在满载时再认真测量。


诊断观察

爱迪生提供第三方电能质量审计诊断服务,不推荐品牌,不定治理设备。

  1. 谐波电流值: 本次轻载下各次谐波电流值符合 GB/T 14549 估算限值,暂不触及供电考核。负荷偏小,说明不了满载。该负荷存在谐波问题,值得重视;建议在满载时再测量。
  2. 纯电容补偿: 高畸变率电流与纯电容分组投切叠加,存在谐波放大、并联谐振的隐患。条件具备时,建议将补偿改为带串联电抗的方式。
  3. 若考虑治理: 不要用「ITHD 80%」直接定容量。用分次谐波电流值和满产工况确定。装置须具备中性线治理能力(3 次走 N)。容量在满产复测后确定。
  4. 电费单: 电费单对分析企业用电情况或电能质量问题很有价值,应作为诊断的重要素材之一。

本案小结

  1. 谐波电流值。 一开始看波形和畸变率,会觉得谐波非常严重。把各次谐波电流值算出来以后,本次轻载其实并不大。波形畸变严重,与是否触及供电考核,是两件事。
  2. 畸变率。 它是比值,用来描述波形畸变的程度。轻载时分母小,百分比可以很高。不要用它代替谐波电流值去做考核判断。
  3. 测试条件。 只有轻载数据是不够的。要判断满产时的谐波电流值和是否需要治理,一定要在满载时再测量。
  4. 电费单。 电费单对分析企业用电情况或电能质量问题很有价值,应作为诊断的重要素材之一。连续测量和数据解析回答监测时段测到了什么;电费单和一次系统回答关口在考核什么、补偿柜实际是什么。
  5. 测量过程。 测量过程中存储卡多次报错,连续监测被截短。当时以为是干扰。后来解析数据才确认:电流谐波畸变事件记录过于频繁,把存储占满,仪器因而报错。以后在这类高畸变现场,应关闭电流谐波畸变事件记录(电压暂降、中断一类可以保留),连续监测时长才能保证。数据异常时,应先检查采集设置,再判断被测对象。

说明: 个案已脱敏。限值按 315 kVA、\(u_k=4\%\) 的常见配电变参数估算,铭牌不同则按铭牌重算。结论供工程讨论。爱迪生提供第三方审计诊断,不构成设备选型或产品推荐。本次未测电源侧,满产工况需另测。
