轻载 8.8%、11 次 334A：数据中心为什么不能抄轧机方案
先说结论：
- 场景：数据中心的补偿方案直接拷贝轧机 TSC 模板 + 变比折算，装到了 UPS 旁边。
- 错在哪：UPS 是非线性负荷、还有单相偏载，谐波放大、轻载过补、容性倒送一起爆。
- 关键数字：A 相 11 次谐波 334.1 A、补偿后 THD 9%～10%、B 相 870 A 偏载、7 月轻载 PF -0.99；补跑仿真，夜间 TSC 10 kV 侧 8.8%。
上篇两句回顾
- 中频炉： 低压 PF「达标」，但 3 次谐振放大 7～8×，轻载 10 kV 仅 15.35%。
- 连轧： 全厂 PF 99%，咬钢 5 秒本点 0.948，轻载 35 kV 12.95%。
共同教训：只在低压侧做静态折算，验收点却在高压侧，中间缺了一截。
案例三 · 数据中心：拷贝轧机模板，踩了 UPS 的坑
数据中心场景示意图
- 合同： 10 kV PF ≥ 0.95
- 当年做法： 按轧机 TSC 模板 + 变比折算
根据现场电能质量分析仪实测：
- A 相 11 次谐波 334.1 A —— 明显放大
- 补偿后 THD 9%～10% 超标
- B 相 870 A —— 单相 UPS 偏载
- 7 月轻载 PF -0.99 —— 容性超前倒送

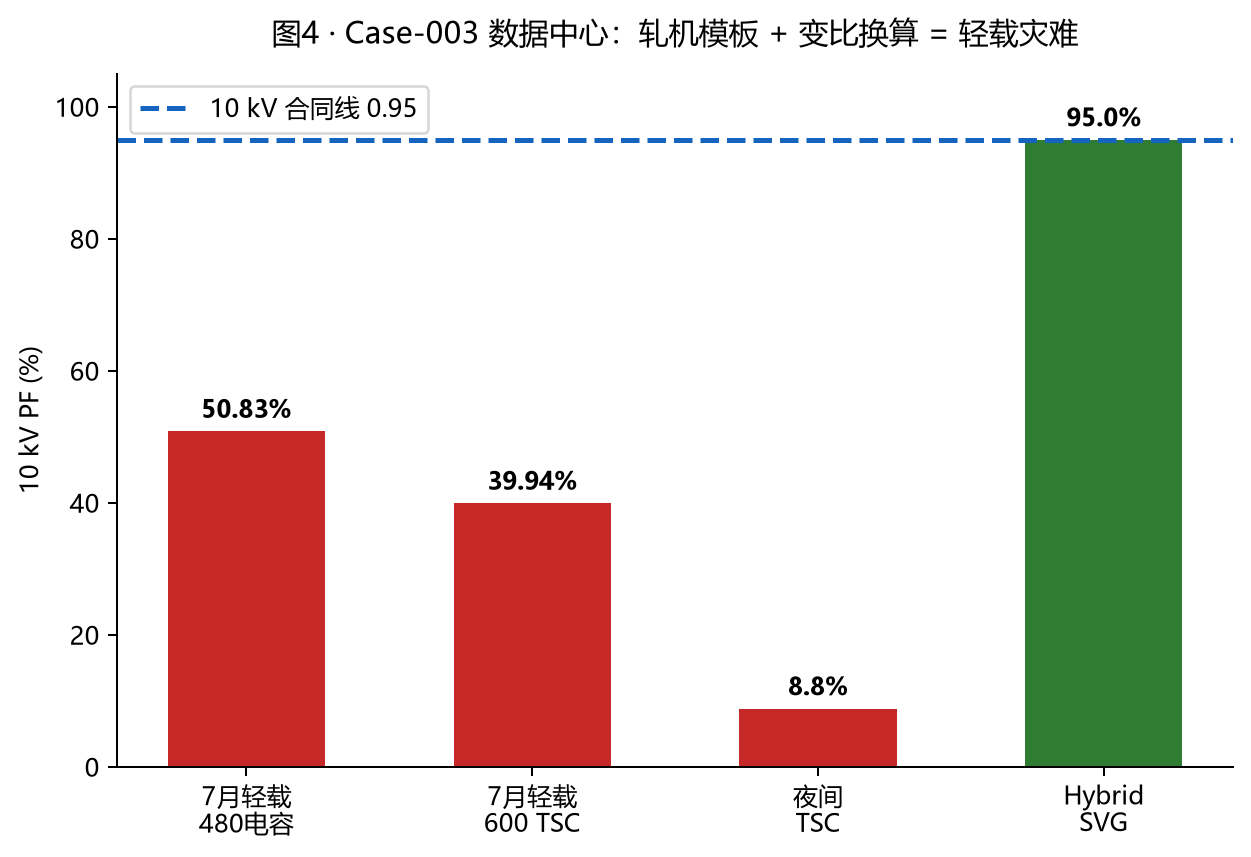

补跑全系统仿真，10 kV 侧同样致命：
- 7 月轻载 · 480 固定电容 → 50.83%
- 夜间 TSC → 8.8%
- Hybrid 分相 SVG → 95.0% 才闭合
一句话： 在 UPS 旁按轧机方案塞电容，等于放定时谐振。

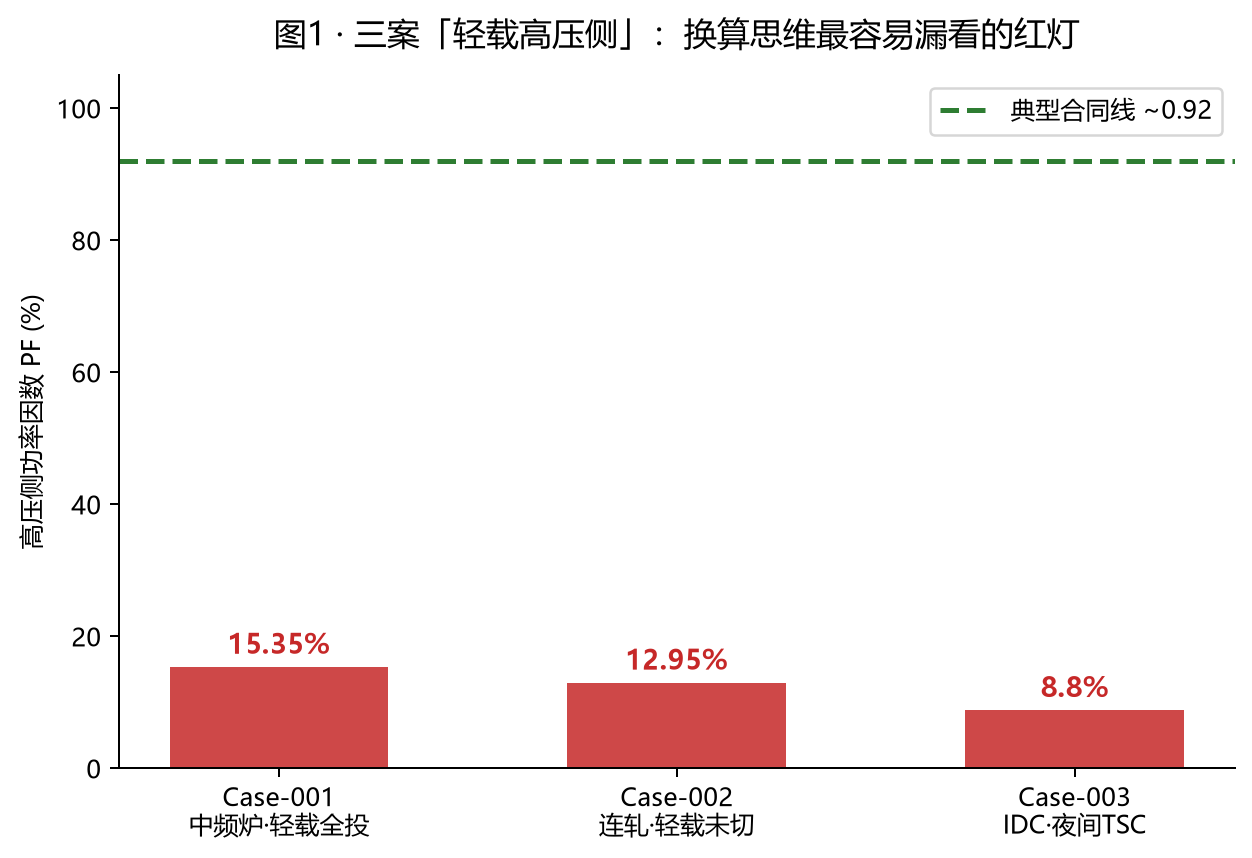

三案一表 · 一张图记住
中频炉 · 合同 10 kV · 换算看不见 3 次 7～8× · 轻载 15.35% · 怕谐振
连轧 · 合同 35 kV · 咬钢 0.948 · 轻载 12.95% · 怕动态
数据中心 · 合同 10 kV · 11 次 334 A · 轻载 8.8% · 怕过补+单相失衡
AI 时代：仿真从「奢侈品」变成「做得起」
问题不是「要不要算」，而是「谁算得起、多快算完」。
在 Edison 项目里，我们把过去「关几周」的仿真链，拆成可复现的 Python 工具链：

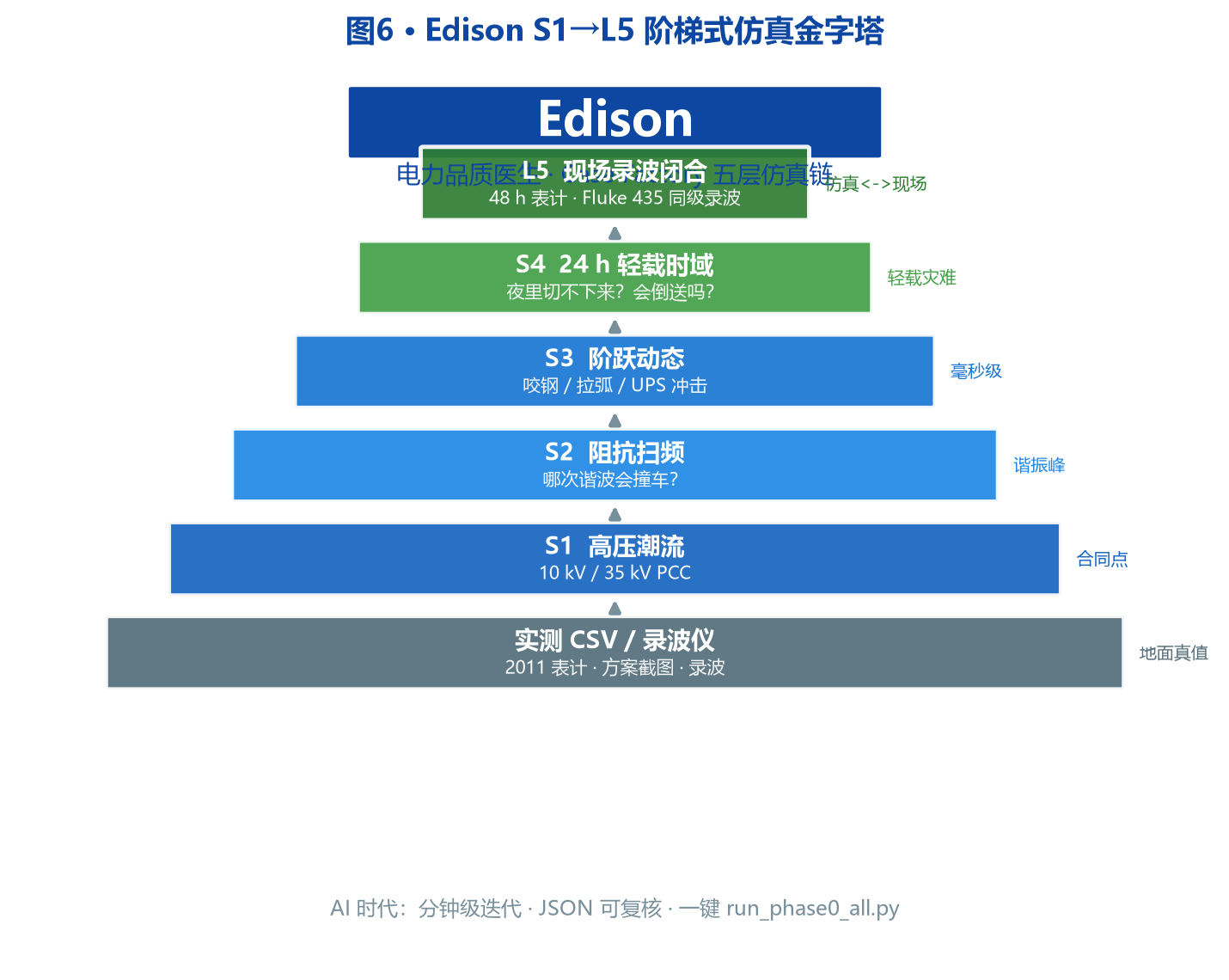

S1 高压潮流 → S2 阻抗扫频 → S3 阶跃动态 → S4 24 h 轻载 → L5 现场录波闭合
AI 没改变物理，但改变了建模速度、迭代成本和交付形态。
三条实用建议（给业主 / 总工）
- 审方案： 承诺的 PCC 在哪？仿真节点画在哪？不一致 → 要求补 S1 高压潮流。
- 审仿真： 轻载、最小档、冲击工况各是多少？只有全投稳态 → 不够。
- 审验收： 坚持 48 h 高压侧监测 + 录波，不用低压柜门表计代替 PCC。
写在最后
不是要否定换算——粗算阶段用它没问题。 问题是：部分项目把近似当终稿，却拿去扛高压验收。
Edison · 观察 01-B · Robert Black
